Hesaplamalı akışkanlar dinamiği (CFD) analizlerinin başarısı, problemin doğru tanımlanması kadar, tanımlanan geometrinin ve fiziksel alanın uygun şekilde ayrıklaştırılmasına bağlıdır. Bu bağlamda, mesh (ağ) oluşturma süreci, hem akışın detaylı incelenmesi hem de hesaplama sürelerinin optimize edilmesi açısından kritik bir rol oynamaktadır. ANSYS gibi entegre mühendislik yazılımlarında, farklı analiz ihtiyaçlarına yönelik olarak geliştirilen Fluent Mesh ve Mechanical Mesh uygulamaları, alanın doğru temsil edilmesinde öne çıkmaktadır.
1. Fluent Mesh ve Mechanical Mesh Yaklaşımları

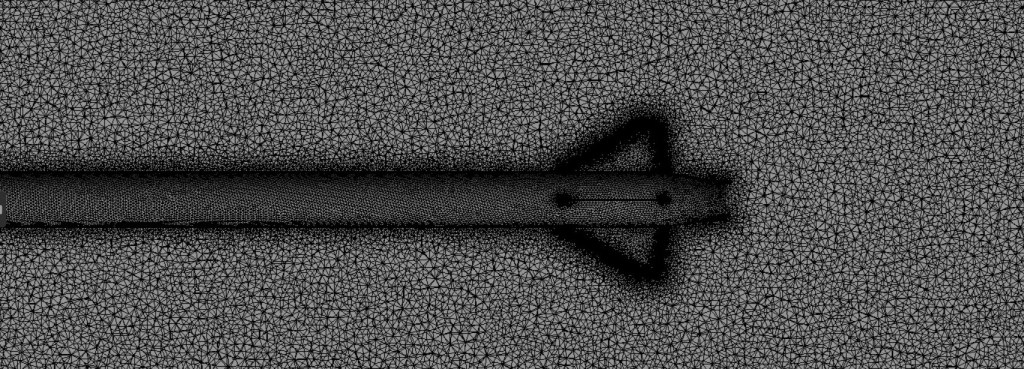

Fluent Mesh
Fluent Mesh, özellikle akışkanların dinamiklerinin ve sınır tabaka etkilerinin hassas bir şekilde modellenebilmesi amacıyla geliştirilmiş bir mesh oluşturma stratejisidir. Bu yaklaşımda:
- Hücre Tipleri ve Esneklik: Hem tetrahedral, hexahedral hem de polyhedral gibi farklı hücre tipleri kullanılabilir. Bu esneklik, kompleks geometrilerin akış analizlerine uygun şekilde ayrıklaştırılmasını sağlar.
- Sınır Tabaka Yakalama: Fluent Mesh, duvar yakınlarında akışın keskin gradyanlarını yakalamak amacıyla özel olarak tasarlanmış inflasyon tabakalarını (boundary layer meshing) içerir. Bu, özellikle türbülanslı akışlarda y+ değerlerinin doğru belirlenmesiyle doğrudan ilişkilidir.
- Hibrit Yaklaşım: Karmaşık geometri ve akış yapılarının bulunduğu problemlerde, farklı hücre tiplerinin kombinasyonunu kullanarak, simülasyonun verimliliği ve doğruluğu artırılır.
MechanIcal Mesh
Mechanical Mesh, genellikle yapısal analizlerde kullanılan ve mekanik gerilmelerin, deformasyonların ve titreşimlerin hassas şekilde modellenmesine odaklanan bir mesh oluşturma yöntemidir. Bu yaklaşımla:
- Eleman Tipleri: Genellikle hexahedral veya tetrahedral elemanlar tercih edilir. Elemanların şekil ve boyutları, yapısal yüklerin dağılımını doğru analiz etmek amacıyla optimize edilir.
- Geometriye Uyum: Mekanik analizlerde, özellikle karmaşık bağlantılar, delikler ve eklemeler gibi kritik bölgelerde, mesh kalitesi son derece önemlidir. Bu nedenle, mesh yoğunluğu ve eleman kalitesi, sonuçların güvenilirliğini doğrudan etkiler.
- Hesaplama Verimliliği: Yapısal problemlerde, hesaplama kaynaklarının etkin kullanımı göz önüne alınarak, eleman sayısı ile analiz doğruluğu arasında optimum denge sağlanmaya çalışılır.
2. Inflasyon (Inflation) Tabakaları ve Sayısı
CFD analizlerinde, özellikle sınır tabaka akışlarının modellenmesinde, duvar yakınındaki hücrelerin yeterli çözünürlükte oluşturulması büyük önem taşır. İşte bu noktada “inflasyon tabakaları” devreye girer:
- Inflasyon Tabakasının Amacı: Duvar yakınındaki akışta, hız, basınç ve türbülans parametrelerinde keskin gradyanlar gözlemlenir. Inflasyon tabakaları, bu bölgelerin ayrıntılı şekilde modellenmesini sağlayarak, laminer alt tabaka, viskoz alt tabaka ve logaritmik bölgelerin doğru temsil edilmesine olanak tanır.
- Y+ Değeri ile İlişkilendirme: İlk hücre yüksekliğinin belirlenmesi, y+ değerine göre optimize edilir. Düşük y+ (yaklaşık 1–5) değerleri, duvarın hemen yakınındaki akışın detaylı çözünümünü sağlarken, daha yüksek y+ değerleri wall function yaklaşımını gerektirir.
- Tabaka Sayısının Belirlenmesi: İnflasyon tabakalarının sayısı, genellikle yapılacak grid bağımsızlık analizleri sonucunda belirlenir. Kritik bölgelerde yeterli sayıda tabaka kullanılması, hem sayısal kararlılığı artırır hem de duvar yakınındaki akış dinamiklerinin doğru yakalanmasını sağlar. Çok sayıda tabaka, çözüm hassasiyetini artırırken, hesaplama süresini de uzatabilir; bu nedenle, denge sağlanması önemlidir.
- Adaptif Mesh Teknikleri: Modern CFD uygulamalarında, kritik bölgelerde otomatik olarak daha ince hücreler oluşturan adaptif mesh teknikleri, inflasyon tabakalarının etkinliğini artırarak, simülasyon sonuçlarının doğruluğunu iyileştirmektedir.
3. Uygulama Alanları ve Analitik Değerlendirme
Her iki mesh türü de, ilgili analiz alanına göre optimize edilmiştir:
- Akışkan Analizlerinde Fluent Mesh: Özellikle uçak aerodinamiği, otomotiv endüstrisi ve enerji santrallerinde akışkan davranışlarının incelenmesinde kullanılır. İnflasyon tabakaları sayesinde, duvar yakınındaki hız ve basınç gradyanları doğru şekilde yakalanır.
- Yapısal Analizlerde Mechanical Mesh: Makine tasarımı, bina ve köprü mühendisliği gibi alanlarda, yapısal dayanıklılık ve stres analizlerinin gerçekleştirilmesinde önemli rol oynar.
- Çok Disiplinli Yaklaşımlar: Günümüzde, çok disiplinli analizlerde hem akışkanlar hem de yapısal etkileşimlerin doğru modellenmesi gerekmekte; bu durumda, Fluent ve Mechanical Mesh yaklaşımlarının entegrasyonu, daha kapsamlı ve güvenilir sonuçlar elde edilmesine yardımcı olmaktadır.
Sonuç olarak, CFD ve mekanik analizlerde kullanılan mesh stratejileri, hem geometrik karmaşıklığın hem de fiziksel süreçlerin doğru ayrıklaştırılmasında temel unsurlardır. Fluent Mesh, özellikle akışkan analizlerinin hassasiyetini artıran inflasyon tabakalarıyla dikkat çekerken, Mechanical Mesh yapısal analizlerde yüksek doğruluk ve kararlılık sağlamaktadır. İnflasyon tabakalarının sayısı ve yerleşimi ise, duvar yakınındaki akışın kritik detaylarının yakalanmasında belirleyici bir rol oynayarak, analiz sonuçlarının güvenilirliğini doğrudan etkilemektedir.
Bu kapsamlı yaklaşım, mühendislik problemlerinde hem akışkan hem de mekanik analizlerin entegre ve optimize edilmesi için bilimsel temelli çözümler sunmakta, sistemin genel performansını ve verimliliğini artırmaya yönelik stratejilerin geliştirilmesine katkı sağlamaktadır.
